Sumuštinių plokščių stogo montavimas

Stogo sumuštinių plokštės yra dar vienas inžinierių atradimas. Jų naudojimas statant namus žymiai sutrumpina projekto įgyvendinimo laiką ir leidžia įrengti idealių savybių stogą. Šios medžiagos ypatybė yra daugiasluoksnė struktūra. Jei kitų tipų stogo dangų sluoksniai yra skirti formuoti lakštą, tada sumuštinių plokščių stogas yra visiškas stogo dangos pyragas, kuriam montuojant nereikia papildomai sumontuoti izoliacijos..

Turinys:

Sumuštinių plokščių stogo ypatybės

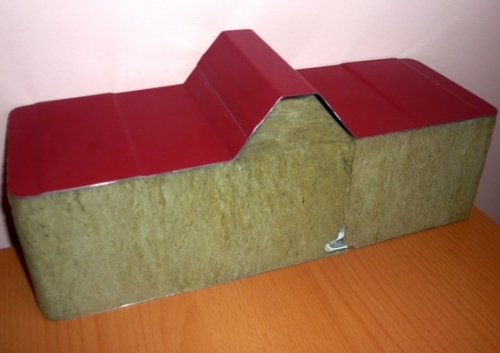

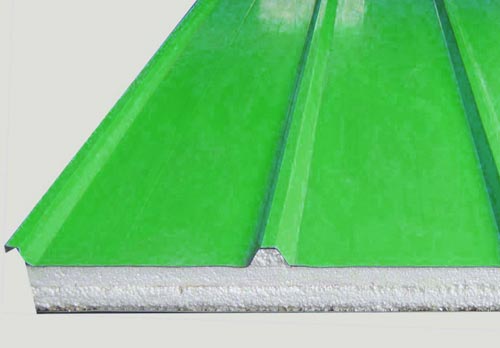

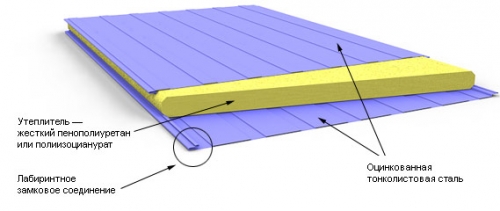

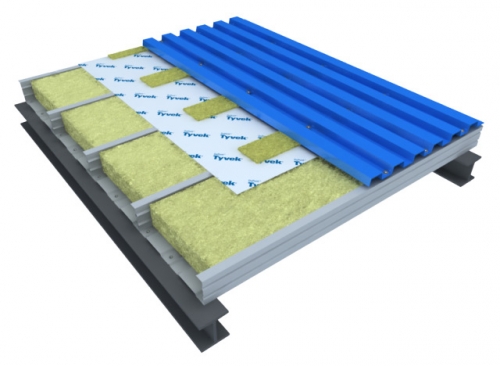

Sumuštinių plokštė yra daugiasluoksnė struktūra, paprastai trijų sluoksnių. Du išoriniai sluoksniai yra pagaminti iš skirtingų gaubiančių medžiagų, o tarp jų yra suspausta izoliacija. OSB dažniausiai naudojamas kaip išorinis sluoksnis, tačiau viena stogo dangos pusė gali būti pagaminta iš profiliuoto plieno lakšto. Tačiau jis gali būti naudojamas stogams ir plokštėms, kurių dvi pusės sudarytos iš OSB plokščių.

Kaip šildytuvas klojamas poliuretano putplastis, putų polistirenas, bazaltas ir stiklo pluoštai. Dažniausiai tai yra poliuretano putos arba putų polistirenas, nes jie visiškai nesugeria drėgmės. Poliuretano putos yra pageidautinos dėl didelių ugniai atsparių savybių. Skydų išorėje esančios keteros, kurių aukštis yra apie 40 milimetrų, yra atsakingos už padidėjusį konstrukcijos standumą. Jie taip pat veikia kaip nuotekų latakai.

Išorinis plieno profilio sluoksnis turi polimerinę dangą, apsaugančią stogą nuo dilimo, rūgštaus lietaus ir perdegimo. Gamintojai siūlo įvairių spalvų sumuštinių plokštes, tačiau dažniausiai naudojami plytų, baltos ir mėlynos spalvos gaminiai. Manoma, kad šviesios spalvos plokštes mažiau patvirtina žalingas saulės poveikis..

Stogo dangos sumuštinių plokščių matmenys skiriasi nuo kitų panašių medžiagų. Produktų gamyba vykdoma dviem kryptimis: standartinių dydžių sumuštinių plokštės ir pagal užsakymą. Pirmuoju atveju stogo plokštės gaminamos pagal šiuos parametrų diapazonus: ilgis – 16000 milimetrų, plotis – 1000 milimetrų, storis – 40 – 160 milimetrų. Individualiai gaminant gaminius, sumuštinių plokščių storis gali būti padidintas iki 200 milimetrų šaltuose regionuose arba keičiasi linijiniai medžiagos matmenys..

Sumuštinių plokštės turi daug privalumų, pagrindiniai yra šie:

Turint visus privalumus, verta prisiminti kai kuriuos sumuštinių plokščių konstrukcijų trūkumus. Pagrindinis šios medžiagos trūkumas yra tai, kad ji neleidžia orui praeiti. Tačiau, jei gerai pagalvosite ir tinkamai įrengsite priverstinę tiekimo ir ištraukimo ventiliaciją, šis trūkumas bus sumažintas. Taip pat polistirenas ir putų polistirenas į orą išskiria stireną ir formaldehidą, ypač vasaros karštyje. Tačiau šis trūkumas yra visiškai pašalinamas naudojant mineralinę vatą arba poliuretano putas..

„Pasidaryk pats“ sumuštinių plokščių stogo danga

Atliekant montavimo darbus rekomenduojama atsižvelgti į pagrindines eksploatavimo sąlygas:

• Nėra stipraus vėjo: jei gūsiai yra didesni nei 9 m / s, geriau nekloti plokščių, nes nepageidaujamas vėjas atsiranda dėl to, kad gaminiai yra dideli ir lengvi.
• Drėgmė, krituliai ir rūkas taip pat laikomi nepalankiais veiksniais dirbant ant stogo..
• Oro temperatūra turi būti bent 4 laipsniai virš nulio, kitaip nebus galima tinkamai užsandarinti ir sujungti siūlių.

1. Parengiamieji darbai

Prieš pradedant stogo dangų tvirtinimo darbus, būtina susipažinti su projektavimo ir montavimo dokumentais, nes juose yra visa reikalinga informacija apie daugiasluoksnių plokščių stogo dangos paskirtį ir jų išdėstymą. Jame yra duomenys apie plokščių tipą, jų dydį ir kiekį, profilio tipą ir gamintoją..

Dokumentuose nurodoma jungiamųjų elementų, daugiasluoksnių stogų dangų ir jungčių vieta, skaičius ir tipai. Taip pat pridedama apdailos, architektūros ir formos elementų specifikacija, nurodomas hidroizoliacinių ir šilumą izoliuojančių medžiagų skaičius.

Tuomet verta patikrinti, ar stogo nuolydis atitinka projektinius parametrus. Atminkite, kad minimalus stogo, pagaminto iš sumuštinių plokščių, nuolydis turi būti ne mažesnis kaip 5 laipsniai šlaitams be liukų, stoglangių ir stoglangių arba iš vieno skydo; ir ne mažiau kaip 7 laipsniai šlaituose su stoglangais arba sudaryti iš kelių elementų.

Po to reikia patikrinti, ar laikomųjų konstrukcijų projektiniai rodikliai atitinka gegnių, griovelių ir stelažų vertikalumą ir horizontalumą. Jei patikrinimo metu pastebėsite pagrindinių konstrukcinių konstrukcijų geometrijos nukrypimus, jie turėtų būti nedelsiant ištaisyti. Jei stogo plokštės turi būti tvirtinamos prie metalinių sistemų, turėtumėte įsitikinti, kad ant metalo nėra korozijos. Jei radote, pašalinkite jį kuo greičiau.

Nepamirškite nerimauti dėl matavimo prietaisų veikimo ir reikalingo skydų montavimo įrankio. Prie instrukcijų pridedama išsami sumuštinių plokščių montavimo schema ir schema, taip pat informacija apie saugų darbą..

Prieš montuodami sumuštinių plokštes, išlyginkite aikštelę, išvalykite ją nuo statybinių šiukšlių ir nešvarumų. Valydami sumuštinių plokštes nuo įvairių teršalų, nenaudokite rūgščių, šarmų ir abrazyvinių ploviklių. Ant plokščių paviršiaus nedėkite įvairių daiktų, kad nepažeistumėte polimero dangos. Norėdami būti ant stogo, geriau teikti pirmenybę minkštiems batams.

2. Medžiagos ir įrankiai

Norėdami pritvirtinti sumuštinių plokštes ant stogo, įprasta naudoti elektrinį grąžtą ir atsuktuvą dideliu greičiu. Atraminės konstrukcijos gali būti pagamintos iš skirtingų medžiagų, todėl tvirtinimo tipas turėtų būti parinktas atsižvelgiant į konstrukcijos tipą ir storį. Paprastai tam naudojami savisriegiai varžtai. Norėdami teisingai pasirinkti jų ilgį, pridėkite savisriegio grąžto ilgį, rėmo storį, plokštės storį ir skalbyklės kompensaciją (5 milimetrai).

Sumuštinių plokštėms tinkami stogo varžtai turi turėti specialias sandarinimo poveržles, pagamintas iš elastingos medžiagos. Tokios poveržlės apsaugo paviršių nuo metalinės galvutės pažeidimų įsukant ir užtikrina tvirtinimo vietos sandarumą.

Papildomų elementų tvirtinimui naudojami trumpi savisriegiai varžtai arba specialios kniedės. Paprastai, norint pritvirtinti daugiau nei 6 metrų ilgio skydą, naudojami 8 savisriegiai varžtai; Norint pritvirtinti 6 metrų skydą, reikia 6 savisriegių varžtų, o mažesnio nei 4 metrų ilgio gaminiui-4 savisriegiai..

Sumuštinių plokščių montavimui pasirinkite produktus, kurie tarpusavyje atitinka spalvą. Atminkite, kad skirtingų pakuočių plokštės gali būti skirtingų atspalvių, todėl turite patikrinti kiekvienos pakuotės atspalvio numerį. Pritvirtintų plokščių atitiktis vizualiai tikrinama pagal spalvą maždaug 50–60 metrų atstumu nuo namo.

3. Sumuštinių plokščių pjovimas

Jei tampa būtina supjaustyti sumuštinių plokštę, prisiminkite, kad būtina kontroliuoti būsimo pjūvio horizontalią liniją abiejose gaminio pusėse. Tai daroma naudojant pastato lygį. Jei esate įsitikinę, kad linijos yra teisingai išdėstytos, galite nupjauti metalą, o po to – izoliacijos sluoksnį.

Sumuštinių plokščių danga yra labai jautri aukštai temperatūrai, nes perkaitus metalo lakštas tampa nestabilus korozijai. Todėl plazminis pjovimas ir šlifavimo staklės šiems tikslams netinka. Jei darbo kiekis yra nereikšmingas, galite naudoti elektrines žirkles. Atskirai pjaukite metalinę dangą elektrinėmis žirklėmis, atsargiai pašalinkite metalo drožles po kiekvieno pjovimo ar gręžimo ir nuvalykite drožles nuo skydo spynų.

4. Plokščių kėlimas ant stogo

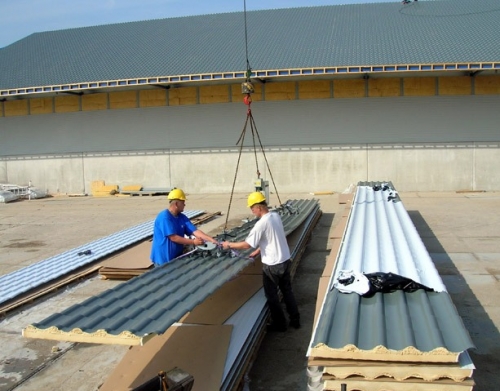

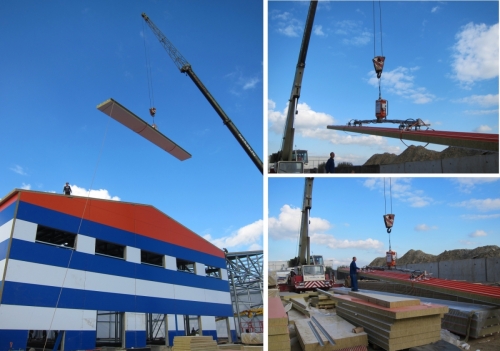

Sumuštinių plokščių pakėlimo į aukštį procesas atliekamas naudojant kėlimo mechanizmus ir specialius mechaninius griebtuvus su vakuuminiais siurbtukais. Naudodami šį plokščių pakėlimo būdą, nuimkite plastikinę plėvelę siurbtukų vietose. Jei tokių rankenų nėra, tuomet jas galite pakeisti spaustuku su veltiniu arba guminėmis tarpinėmis, kad nebūtų pažeista plokščių danga..

Būtina pakelti vieną skydą vienu metu, kad jie nebūtų sukrauti ant stogo. Norėdami išvengti deformacijos, plokštės negalima statyti ant plokštumos, kurioje yra spynos. Plokštės, kurių ilgis didesnis nei 8 metrai, turi būti pakabintos nuo sijos ar spaustuko papildomai kas tris ar keturis metrus ant tekstilinių stropų, kurie apsaugo plokštę nuo lenkimų ir kritimų.

Diržai nuimami po to, kai sumuštinių plokštė jau yra ant stogo, tiesiai prieš pačią sumuštinių plokštės stogo dangą. Šiuo metu gaminį palaiko tik mechaninės rankenos. Keldami plokštes nepamirškite atsižvelgti į stogo nuolydžio kampą, kad plokštės kraštas nesugestų..

5. Stogo konstrukcijos pasirinkimas

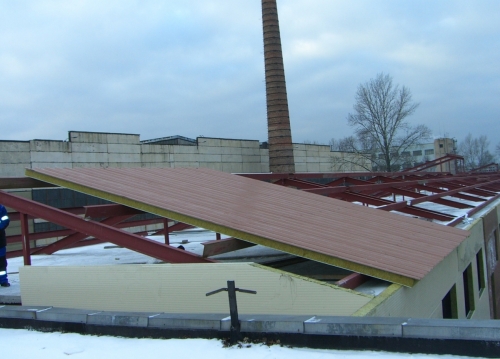

Stogui iš sumuštinių plokščių, skirtų mažiems pastatams statyti, nereikia įrengti gegnių sistemos. Stogo konstrukcija šiuo atveju bus tokia: tarp stogo frontonų sumontuota kraigo sija, o šoninėse sienose – sija kaip Mauerlat. Tuo pačiu metu stogo plokštės klojamos ant Mauerlat ir kraigo sijos..

Jei tarpai tarp Mauerlat ir kraigo yra dideli, o sumuštinių plokščių matmenys yra nepakankami šiems atstumams įveikti, įprasta įrengti papildomas sijas. Paprastai tokie važiavimai reikalingi, kai atstumas yra ilgesnis nei 4 metrai. Stogo plokštės dažnai tvirtinamos prie gegnių sistemos, tačiau tai nėra privaloma priemonė, veikiau perdraudimas.

6. Sumuštinių plokščių tvirtinimas

Sumuštinių plokščių stogų dengimo technologija skiriasi nuo tradicinės pastato konstrukcijų tvirtinimo procedūros. Mažiausias stogo plokščių tarpinių atramų plotis yra 80 milimetrų, o kraštutinė atrama yra artima 60 milimetrų. Abiejose plokščių pusėse uždedama speciali plėvelė, reikalinga skydams apsaugoti transportavimo ir montavimo metu.

Prieš pradedant montuoti kiekvieną plokštę, reikia patikrinti, ar visos profiliuoto lakšto besiribojančios trapecijos yra visiškai išvalytos. Pirmiausia nuimkite apsauginę plastikinę plėvelę iš apačios. Plėvelės negalima nuimti esant labai aukštai ar labai žemai temperatūrai. Saugokite jį nuo tirpiklių ir tiesioginių saulės spindulių.

Sumuštinių plokščių tvirtinimo procesas prasideda nuo pirmojo skydo uždėjimo ir paleidimo šalia kraigo arba pritvirtinimo prie gegnių. Po to visa plokštė pritvirtinama prie likusių sijų. Įsukant savisriegius varžtus atsuktuvu, reikia sureguliuoti priveržimo momentą. Tai daroma taip, kad skalbyklė nesideformuotų. Savisriegiai sraigtai turi būti įsukti ne mažiau kaip 50 milimetrų atstumu nuo skydo pradžios.

Būtinai įsitikinkite, kad savisriegis sraigtas patenka į paviršių stačiu kampu, nesuspaudžia skalbyklės ir tuo pat metu pakankamai stipriai prispaudžia prie metalo. Ypatingą dėmesį atkreipkite į varžtų priveržimo momentą. Atminkite, kad jų negalima priveržti per laisvai ar per stipriai, nes tai sutrumpins skydo tarnavimo laiką..

Visos kitos plokštės yra pritvirtintos prie skylių. Sujungiant plokštes, rekomenduojama naudoti dvi rankenas, kad būtų išvengta stogo dangos plokščių iškraipymų ir spynų deformacijos. Plokštės užrakte yra antspaudas, kuris atrodo kaip įdubimas. Kai yra kraštutiniai elementai, tvirtinimas prie plokščių sijų atliekamas įsukant savisriegius varžtus į standiklį – išsikišusią plokštės dalį.

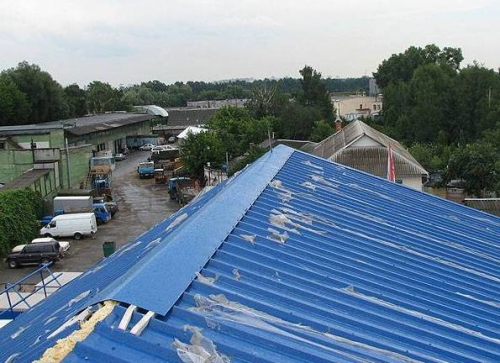

Montuojant stogą, sumuštinių kraigo yra visa konstrukcija, kuri radikaliai skiriasi nuo tradicinių stogų kraigo. Padėję visas plokštes ant stogo šlaitų, turite pritvirtinti vidinę kraigo juostą, po kurios turėtumėte nerimauti dėl išilginio plokščių sujungimo.

7. Išilginių jungčių sandarinimas

Išilginė sumuštinių plokščių jungtis turėtų būti papildomai sutvirtinta varžtais, tarp kurių atstumas turi būti ne didesnis kaip pusė metro. Norėdami teisingai nustatyti varžtų, reikalingų tvirtinimui, skaičių, turite atsižvelgti į šiuos veiksnius: vėjo apkrova, kuri priklauso nuo objekto vietos, objekto tipo ir skydo vietos. Atminkite, kad tarp sumuštinių plokščių išilginėje jungtyje neturėtų būti jokių tarpų..

Išilginės jungties sandarinimas visada atliekamas, neatsižvelgiant į sumuštinių plokštės stogo nuolydį. Tarp plokščių visos laisvos vietos užpildomos montavimo putomis, jei naudojamos plokštės su šilumą izoliuojančia medžiaga iš mineralinės vatos, tai galima padaryti su pačia vilna. Taip pat galite naudoti specialų silikono sandariklį. Bet kokiu atveju jo reakcija neturėtų būti rūgšti..

Po to, kai poliuretano putos sukietėja, jo perteklius nupjaunamas ir uždedami poliuretano tarpikliai, turintys profilį. Prie tarpinių prie sumuštinių plokščių keterų pritvirtinama kraigo juosta, tada uždedama poliuretano tarpinė, o kraigo apdailos dalis – speciali kraigo juosta.

Taigi, daugiasluoksnės stogo plokštės yra puiki naujos kartos medžiaga stogų dengimui. Stogo dangų plokščių instrukcijose rasite visą informaciją, reikalingą sumuštinio stogo įrengimui. Tik neraštingos manipuliacijos ir nemokančios rankos gali sugadinti šią stogo dangą. Norėdami to išvengti, atidžiai laikykitės visų mūsų rekomendacijų ir laikykitės pagrindinių darbo sąlygų..
