Instalación de una chimenea de tubos sándwich.

La chimenea es un componente importante y parte integral de la planta de calderas, la chimenea y el equipo de la estufa que funciona con cualquier tipo de combustible. Entre la gran selección de materiales para organizar la eliminación de productos de combustión, los productos modulares, los llamados tubos sándwich, se consideran especialmente demandados. El artículo se centrará en cómo montar correctamente una chimenea a partir de tubos sándwich..

Contenido:

Razones de la popularidad de los tubos sándwich de chimenea

  • Eficiencia de instalación. Con la ayuda de elementos adicionales, puede ensamblar un canal de cualquier complejidad..
  • Seguridad contra incendios. Gracias a un dispositivo especial, la carcasa exterior del conducto se calienta a una temperatura mínima.

  • Rendimiento superior gracias a la aerodinámica y el diseño inteligente para evitar la condensación.
  • El conducto de humos sándwich es adecuado para casi cualquier equipo de calefacción..
  • El bajo peso de toda la estructura elimina la necesidad de una base fundamental.
  • El trabajo se puede realizar por su cuenta, ahorrando en los servicios de especialistas. Las secciones listas para usar eliminan errores y errores de cálculo.
  • Apariencia estética. El canal se puede seleccionar de acero inoxidable y pintar de acuerdo con el catálogo RAL.
  • Una vida útil bastante larga. Los materiales utilizados y la correcta instalación de cada elemento del sistema son los responsables de este parámetro..

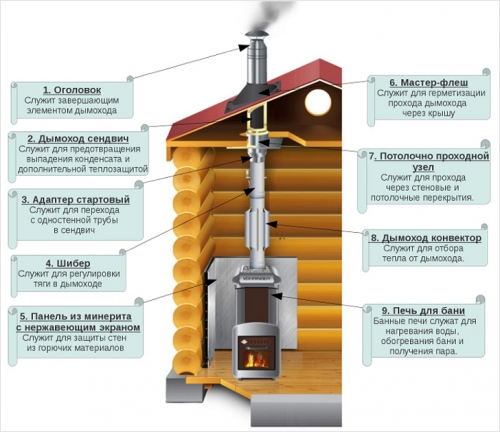

Dispositivo de chimenea de tubos sándwich

  • Dicho sistema consta de dos tubos de diferentes secciones transversales. Entre ellos hay una capa de aislamiento térmico, más a menudo de lana de basalto, que proporciona un calentamiento rápido de la chimenea, lo que, a su vez, evita la formación de condensación..

  • Con la ayuda de secciones prefabricadas, es posible ensamblar el canal sin costos laborales significativos. Gracias al diseño cuidadosamente desarrollado de las conexiones de los elementos individuales, se garantiza la resistencia y estanqueidad a los gases de todo el sistema..
  • Sin embargo, no se deben confundir conceptos como seguridad contra incendios y resistencia al fuego del producto modular presentado. A este respecto, es necesario tomar medidas adicionales: siga estrictamente las instrucciones adjuntas a cada kit, y cumpla con todas las reglas y regulaciones de seguridad contra incendios..

Tubos sándwich

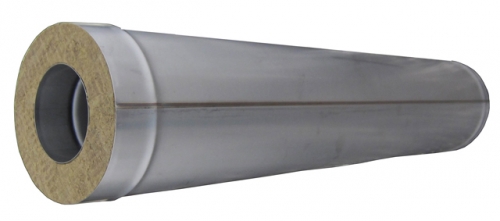

Cada elemento del sistema de gases de combustión consta de 3 capas:

  • para la fabricación del cuerpo de la tubería interior, por regla general, se utilizan láminas de acero inoxidable con una costura de soldadura absolutamente apretada;

  • La lana de basalto se usa como almohadilla aislante del calor, con menos frecuencia espuma de poliuretano. El espesor de la capa es de 30-80 mm, la densidad de llenado es de al menos 120 kg / m3. Los materiales soportan perfectamente la temperatura de trabajo de la chimenea, llegando a veces a los 700 grados;
  • el tubo exterior está hecho de acero AISI 430, aleaciones de cobre o latón. La conexión se realiza mediante soldadura láser. Este método no viola la capa galvánica de la carcasa..

El conjunto completo de la chimenea, además de los canales rectos, incluye adaptadores en T, un dispositivo para drenar el condensado y sujetadores. Para un montaje conveniente, también puede comprar módulos giratorios, así como nodos para el paso a través del techo y el techo..

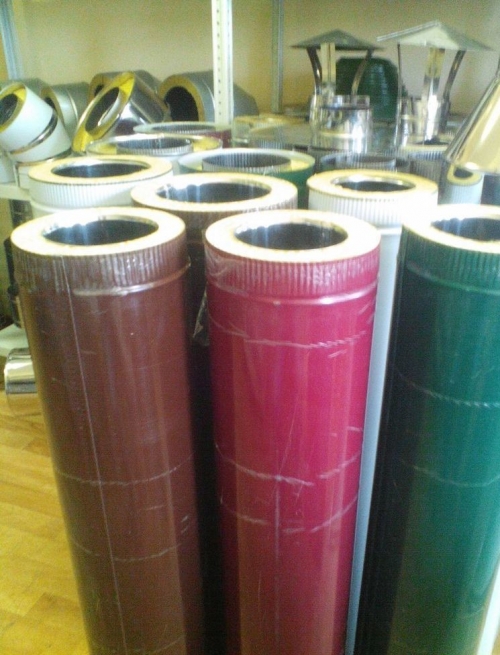

Los productos de diferentes fabricantes tienen características de diseño comunes. Las diferencias radican en los materiales utilizados, el espesor de la capa aislante y las condiciones de temperatura en funcionamiento. También hay canales en el mercado, pintados con pintura en polvo en casi cualquier color..

Trabajos preparatorios y cálculos del sistema de chimenea.

Antes de ensamblar la chimenea a partir de los tubos sándwich, se debe verificar el equipo de calefacción para verificar su capacidad de servicio y su preparación para el funcionamiento. Después de la instalación del conducto de humos, el dispositivo no se puede mover de su lugar o se puede corregir su posición. La unidad debe estar firmemente sujeta y estable. Si hay una chimenea vieja, se desmonta. La salida del calentador está completamente limpia de hollín y hollín..

El cálculo de parámetros importantes al organizar un canal de chimenea debe ser realizado por especialistas. Muchos propietarios se niegan a involucrarlos y tratan de resolver todos los problemas por su cuenta. Para aquellos que se enfrentan a una tarea de este tipo por primera vez, las siguientes recomendaciones ayudarán:

  • el diámetro de la tubería sándwich para la chimenea se selecciona de acuerdo con la salida del equipo de calefacción. Este indicador generalmente se indica en las instrucciones de funcionamiento de la unidad;
  • la longitud del canal se toma al menos 5-6 m.Además, el cálculo se realiza desde la rejilla o quemador hasta la parte superior de la tubería;

  • es posible reducir la resistencia de salida de los productos de combustión utilizando el número mínimo de vueltas. El ángulo óptimo de rodilla es de 45 grados. Una tubería ubicada horizontalmente antes de la siguiente conexión no debe tener más de 1 m de largo..

Sobre la base de estas recomendaciones, se elabora un diagrama de todo el sistema de chimenea. Ahora puedes acudir de forma segura a una tienda especializada. Para los amantes de las emociones fuertes, hay un camino directo al mercado..

Matices de elección

Por supuesto, la marca del fabricante es importante. Sin embargo, nadie es inmune a la falsificación. Es difícil para un simple profano comprender todas las complejidades de la elección. Por lo tanto, algunos consejos, palabras de despedida no serán superfluos..

  • Cuando se dirija a la tienda, lleve consigo un pequeño trozo de imán envuelto en una bufanda o tela fina. Si el consultor afirma que es un producto de acero inoxidable de calidad, coloque un imán. La menor atracción se convertirá en un hecho para ti por la opinión contraria. La tela es necesaria aquí para evitar que se raye el metal brillante, evitando así conflictos con el vendedor..
  • El grosor de las paredes de la tubería merece atención. Este parámetro debe ser de al menos 0,5 mm. Cuanto más grueso sea el acero, más fiable y duradera será la estructura en sí..
  • Compruebe todas las secciones en busca de virutas, abolladuras y otras deformaciones o daños. La forma de cada elemento del sistema debe ser uniforme y las soldaduras deben ser ininterrumpidas..
  • Se recomienda montar varios elementos estructurales directamente en la tienda. La conexión debe ser fuerte, no se permiten huecos, libre movimiento de piezas.

Sin duda, me gustaría ahorrar dinero en la compra. Pero el sistema de chimenea no es el caso. La calidad debe ser lo primero, no el costo.

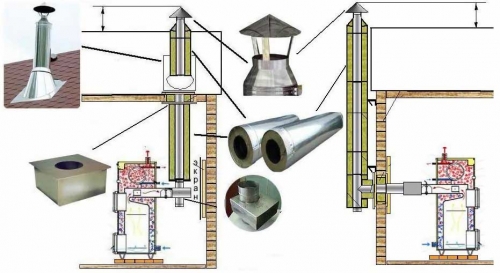

Instalación de chimenea de bricolaje a partir de tubos sándwich

Para el funcionamiento correcto, seguro y duradero de las chimeneas de doble pared, se observan las siguientes reglas:

  • la longitud total del canal debe ser de al menos 5 m, esta altura proporciona la tracción necesaria;
  • el tubo debe estar 0,5 m más alto que el techo plano Este parámetro se observa cuando se eleva por encima de la cumbrera con techos inclinados, si el punto de salida del canal desde el mismo es de 1,5 m;

  • cuando la chimenea tiene una altura de 1,5 metros o más, sin la posibilidad de una sujeción confiable, se utilizan abrazaderas elásticas o se erige un mástil de soporte;
  • se utilizan materiales con una temperatura de trabajo de al menos 1000 grados para sellar las costuras de las juntas;
  • las áreas de unión de tuberías con tes, curvas y otros elementos del sistema de chimenea se refuerzan con abrazaderas;
  • cada 2 m de la longitud del canal se refuerzan con soportes de pared especiales. Para el tee, se monta una consola o plataforma de soporte. paredes, vigas, techos y otros elementos estructurales hechos de materiales combustibles en los puntos de contacto con el aislante o sangría de tubería de doble pared;
  • debe haber una sección del dispositivo de calefacción sin ningún aislamiento;
  • la mayor parte del sistema debe ubicarse en interiores. Por tanto, la diferencia de temperatura se reduce, lo que significa que el calentamiento será más eficaz;
  • la parte superior de la chimenea está protegida con una tapa, un deflector.

Video de tubo sándwich de chimenea de bricolaje

Durante el funcionamiento está prohibido:

  • use secciones de chimenea para secar ropa, zapatos, escobas y otros artículos domésticos;
  • coloque el canal muy cerca de materiales inflamables;
  • Residuos de construcción, objetos con revestimiento de pintura y barniz, etc.como combustible..
  • instale productos galvanizados en salas de estar y habitaciones con un alto nivel de humedad;
  • instalar chimeneas de acero inoxidable en unidades de carbón.

Cómo montar una chimenea de tubo sándwich dentro de la casa

No existe ninguna dificultad particular para instalar el sistema, aquí es importante observar la secuencia de conexión de cada sección.

  • El proceso comienza con la instalación de una manga en la abertura de la chimenea de la unidad de calefacción..

  • Se le fija una T o una sección de tubería horizontal. Aquí, el módulo se selecciona en función del diagrama del sistema preparado previamente. La parte inferior de la camiseta se cierra con un tapón, que se retira después de un cierto período de tiempo para eliminar el hollín..

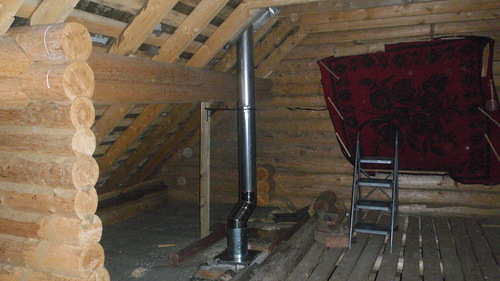

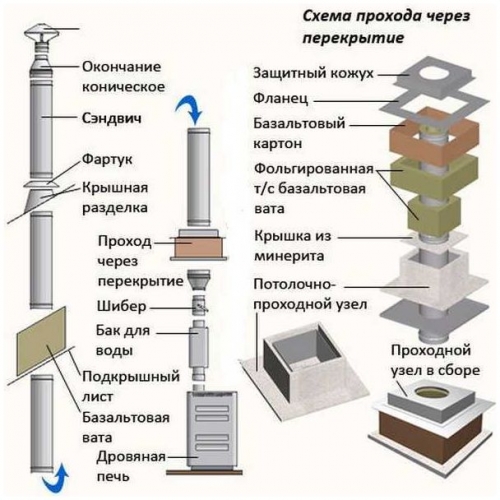

  • Se hace un agujero en el techo para el paso de una tubería vertical. En este punto, se instala un tubo adaptador. Se pasa una tubería recta desde el costado del ático o desde la calle hasta la abertura preparada.
  • La distancia restante entre el conducto y el techo está aislada con materiales resistentes al fuego. Solo entonces puede pasar a la siguiente etapa de instalación. Cabe señalar que está prohibido el acoplamiento de módulos en los lugares de su paso a través del techo..
  • Más tarde, esta área puede enlucirse y pintarse u otro trabajo para enmascarar el aspecto antiestético.
  • Se realizan más trabajos en el ático y el techo. Las chimeneas se bajan desde arriba y se acoplan a los módulos inferiores. Este procedimiento de montaje proporcionará protección contra la penetración de condensado en el conducto..

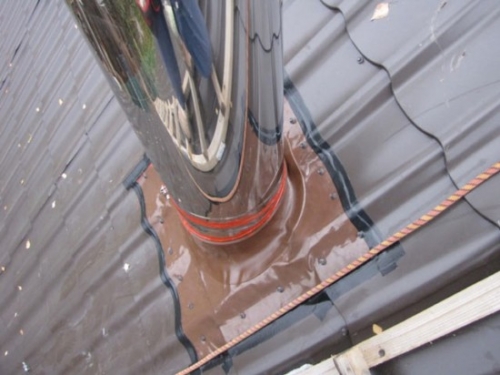

  • Si el techo es plano, puede usar una hoja simple de metal galvanizado, cortada en forma de cuadrado. Se enrolla debajo de la cubierta para evitar fugas de humedad durante la lluvia o la nieve derretida. Los bordes se procesan con materiales sellados..
  • Para estructuras inclinadas, puede comprar una unidad de paso especial: un techo sin calcomanías. Este elemento está hecho de plástico con un cierto ángulo de inclinación. Algunos productos están hechos de materiales elásticos, lo que los hace versátiles. La plasticidad permite la instalación en cubiertas con cualquier pendiente..
  • La parte exterior de la tubería está coronada con una cabeza o el llamado paraguas. La función de este elemento es proporcionar protección contra la entrada de escombros pequeños, nieve, trozos de hielo de granizo en la tubería y tampoco permite que las aves tomen un “lugar cálido” para organizar un nido..

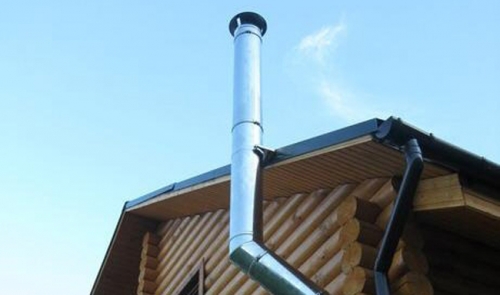

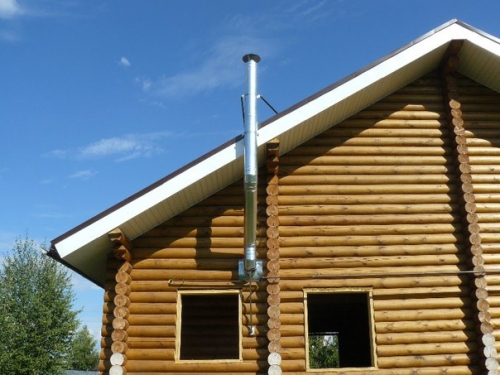

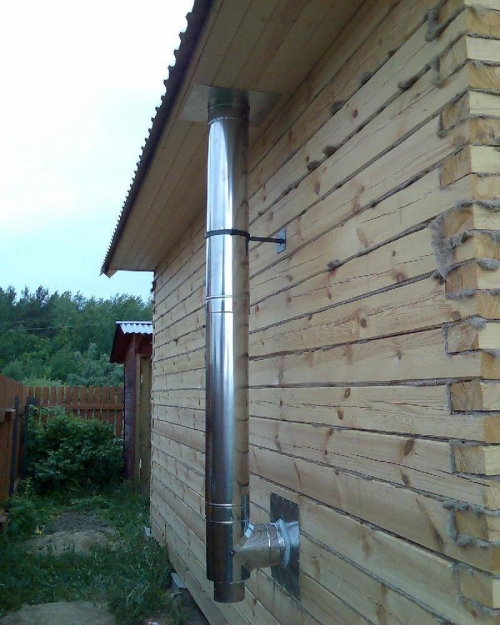

Instalación de una chimenea desde un tubo sándwich fuera de la casa.

  • La recepción es relevante para la instalación de una chimenea desde una tubería sándwich a través de la pared. Este diseño le permite ahorrar el espacio interno de la habitación. Además, en algunos casos es imposible realizar agujeros en la superposición entre pisos o en el propio techo debido a sus características estructurales..

  • Comenzar a trabajar es similar a instalar un canal dentro de una casa. Se adjunta una sección de tubería horizontal al acoplamiento de arranque o, si es necesario, se usa un codo con un ángulo de rotación diferente.
  • Se realiza un agujero técnico en la pared en el punto de salida de la chimenea. La siguiente sección del sistema se pasa a través de él. El espacio libre de esta área también se llena con material termoaislante..
  • En la calle, el extremo de la tubería debe terminar con una T con un tapón ciego en la parte inferior. Para mayor confiabilidad, se instala una consola de soporte debajo de este elemento.
  • Antes de comenzar el ensamblaje vertical del canal en las paredes, es necesario instalar los soportes con un paso de 1.5-2 m.El método de instalación, así como la elección de los sujetadores, depende completamente del material del que está la casa. construido o el tipo de revestimiento.
  • Para trabajos en altura, necesitará una escalera y tal vez incluso una grúa. A medida que la estructura crece, no te olvides de ponerte aros especiales que sirven como parte del soporte..
  • El bocadillo de la chimenea termina con una cabeza (paraguas). Si el segmento se eleva por encima del techo más de 1,5 m, se recomienda instalar un sujetador de estiramiento para fortalecer y estabilizar la estructura..

En principio, el trabajo no presenta ninguna dificultad particular. Es importante seguir la secuencia de montaje. Se requieren herramientas adicionales solo para realizar orificios técnicos para el paso de tuberías. Todas las etapas se realizan libremente en una. Es posible que se necesite un socio para acelerar el proceso al instalar el canal en diferentes niveles..
