Installazione di una caldaia a gas a doppio circuito – raccomandazioni, istruzioni

Oggi le caldaie a gas e gli scaldacqua vengono utilizzati ovunque sia per il riscaldamento dell’acqua che per il riscaldamento delle case. Per la maggior parte, per il riscaldamento e la fornitura di acqua calda vengono utilizzate caldaie a circuito singolo separate o una caldaia a circuito singolo e una caldaia a riscaldamento indiretto, il che crea alcuni inconvenienti nel loro posizionamento. Pertanto, nelle case e negli appartamenti con un basso consumo di acqua calda, sta guadagnando popolarità l’installazione di caldaie a gas a doppio circuito, che combinano il riscaldamento dell’acqua, sia per le esigenze domestiche che per il riscaldamento. L’installazione di caldaie a gas è irta di una serie di alcune difficoltà associate in misura maggiore al rispetto delle norme e dei requisiti per le caldaie che al processo di installazione..

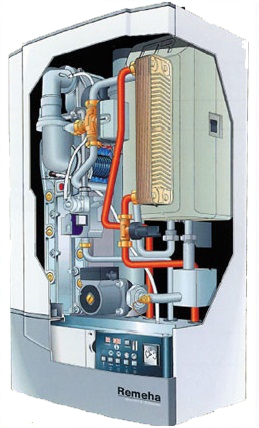

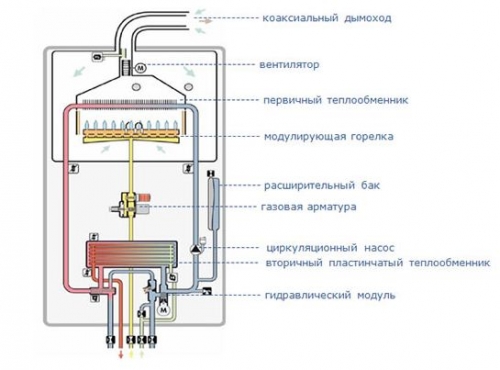

Il dispositivo di una caldaia a doppio circuito

Il design delle caldaie a gas a doppio circuito è intrinsecamente simile al design di un circuito singolo convenzionale, in cui un bruciatore a gas riscalda uno scambiatore di calore con un refrigerante. La differenza principale è la capacità delle caldaie a doppio circuito di riscaldare contemporaneamente l’acqua per il riscaldamento della casa e per le esigenze domestiche. Ciò si ottiene mediante il posizionamento combinato di tubi per il riscaldamento e la fornitura di acqua calda nello scambiatore di calore.

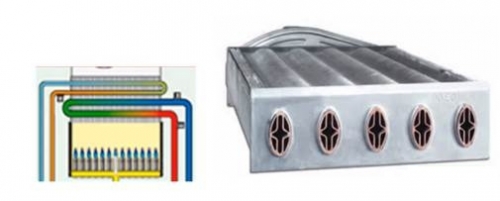

A prima vista, lo scambiatore di calore di una caldaia a doppio circuito è una batteria convenzionale con griglia del radiatore. Ma va notato che la bobina di una caldaia a doppio circuito è spesso una combinazione di tubi 2 in 1. All’interno del tubo principale, attraverso il quale scorre l’acqua per il riscaldamento, ce n’è un altro per la fornitura di acqua calda. Allo stesso tempo, va notato un altro punto molto importante. L’acqua in un tale doppio scambiatore di calore circola in direzioni opposte in ciascuno dei circuiti. Ciò è stato fatto specificamente per migliorare il trasferimento di calore e questo deve essere preso in considerazione durante la progettazione e il collegamento di un sistema di approvvigionamento idrico e di riscaldamento a una caldaia a doppio circuito.

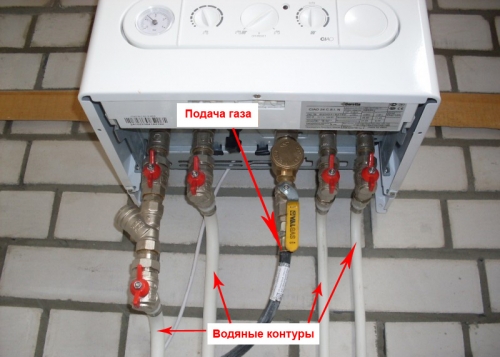

La presenza di due circuiti di riscaldamento contemporaneamente ha influito sul numero di tubi collegati. A differenza del monocircuito, dove c’erano solo tre tubi per l’alimentazione e lo scarico dell’acqua e uno per l’alimentazione del gas. Ci sono cinque di questi tubi in una caldaia a doppio circuito. Nello schema raffigurante una caldaia a gas a doppio circuito, si può vedere quanto segue (da destra a sinistra):

• un tubo con un vettore di calore in ingresso per il riscaldamento;
• tubo di alimentazione per la fornitura di acqua calda;
• tubo di alimentazione del gas;
• un tubo con acqua calda in uscita per l’approvvigionamento idrico;
• tubo del mezzo di riscaldamento in uscita.

Importante! Prima di utilizzare lo schema sopra quando si collega la propria caldaia, studiare attentamente il manuale per esso. È possibile che il collegamento della caldaia avvenga in modo leggermente diverso. Ad esempio, entrambi i tubi di alimentazione sono sul lato destro ed entrambi i tubi in uscita sono sul lato sinistro.

Vale anche la pena notare che oggi sul mercato è possibile trovare una caldaia a gas a doppio circuito, sia a parete che a pavimento. Oltre al metodo di installazione, la differenza tra loro è che quello a pavimento richiede un locale separato obbligatorio – il locale caldaia, mentre quello a parete può essere installato in cucina o nel luogo riservato alla caldaia. Dove esattamente e come installare caldaie per riscaldamento a gas, considereremo ulteriormente.

Norme e requisiti per l’installazione di caldaie a gas

Immediatamente è necessario effettuare una prenotazione che solo le organizzazioni specializzate che dispongono di un permesso e una licenza per questa attività possano essere impegnate nell’installazione e nel collegamento di una caldaia a gas a doppio circuito. L’autoassemblaggio e la connessione sono carichi di multe piuttosto elevate. Tuttavia, alcuni lavori di preparazione per il collegamento della caldaia e l’ottenimento dei permessi necessari dovranno essere eseguiti in modo indipendente.

Le seguenti raccomandazioni e regole sono un estratto dei principali documenti normativi, come SNiP 42-01-2002 “Sistemi di distribuzione del gas”, nonché SNiP II-35-76 “Impianti di caldaie”, il Codice delle regole per la progettazione di sistemi autonomi di fornitura di calore SP-41-104 -2000. Questi documenti normativi descrivono in dettaglio cosa si può e cosa non si può fare durante l’installazione di apparecchiature a gas. Considereremo i principali requisiti più importanti per l’installazione di caldaie a gas..

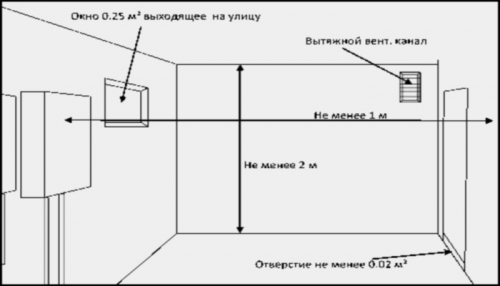

1. Il locale in cui verrà installata la caldaia a gas deve essere di almeno 4 m2 con soffitti di almeno 2,5 m;

2. La porta della stanza deve essere larga almeno 80 cm;

3. La stanza deve avere un’apertura per la finestra. La dimensione della finestra viene calcolata sulla base dei seguenti requisiti: per 10 m2 di area, una finestra con un’area di 0,3 m2;

4. È indispensabile disporre di una ventilazione di alta qualità nella stanza per garantire una combustione costante del gas. L’area del foro deve essere di 8 cm2 per 1 kW di potenza della caldaia. Ciò vale anche per le caldaie a camera di combustione chiusa, per le quali vengono utilizzati camini coassiali, che combinano le funzioni di rimozione dei prodotti della combustione e fornitura di aria alla caldaia;

5. Il diametro del camino viene selezionato in base alla potenza della caldaia stessa e viene calcolato utilizzando una formula speciale. In generale, le caldaie da 30 kW a 40 kW vengono spesso utilizzate per il riscaldamento di una casa. Di conseguenza, vengono installati camini con un diametro di 130 mm e 170 mm;

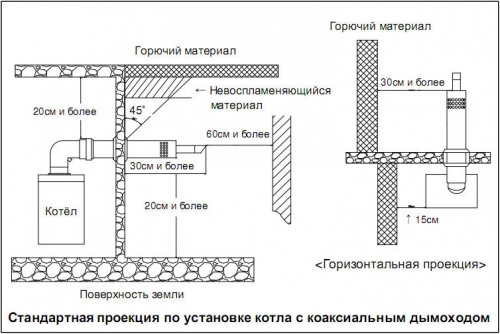

6. L’estremità superiore del camino deve sporgere di 50 cm sopra il colmo del tetto.Se si utilizza un camino coassiale, la sua estremità di uscita deve sporgere dalla presa d’aria di almeno 20 cm;

7. La rete del gas in casa deve essere realizzata con tubi metallici. Ma per collegare la caldaia alla linea principale, è possibile utilizzare tubi corrugati flessibili;

8. La caldaia deve essere dotata di apposita protezione automatica contro le sovracorrenti e termica;

9. Il locale caldaia deve essere dotato di un analizzatore di gas;

10. L’installazione di caldaie a gas negli scantinati è consentita solo per le case private. Per i condomini, l’installazione di caldaie a gas è consentita solo in cucina o in locali appositamente designati per il locale caldaia;

11. Ogni caldaia deve essere dotata di contatore del gas;

12. La stanza deve avere una conduttura dell’acqua fredda;

13. Nel locale dove verrà installata la caldaia le pareti dovranno essere livellate e intonacate;

14. Le caldaie non devono essere installate su superfici combustibili, nei corridoi, in un bagno, in dormitorio, su un balcone, in stanze prive di finestre e prese d’aria, negli scantinati di condomini;

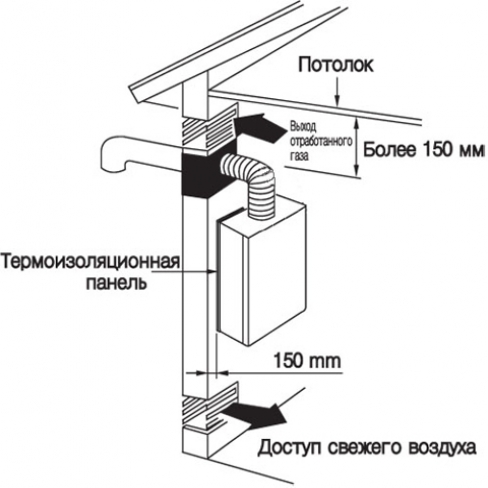

15. La caldaia deve essere posizionata ad almeno 15 cm dalla parete. Dal bordo superiore della canna fumaria al soffitto devono esserci almeno 20 cm. La parte esterna della canna fumaria deve sporgere dal muro della casa di 30 cm. L’altezza di installazione della caldaia murale deve essere 0,8 – 1 m dal pavimento e tra la parete e la caldaia deve essere interposto un pannello termoisolante.

Importante! Se una caldaia a doppio circuito con una camera di combustione chiusa, la presenza di finestre nella stanza è facoltativa.

Osservando queste semplici regole, puoi facilmente ottenere il permesso di installare una caldaia a doppio circuito a casa. Naturalmente, una conoscenza più dettagliata di SNiP non sarà superflua, poiché le regole di cui sopra sono generali e sono possibili alcune restrizioni per ogni caso specifico..

Coordinamento dell’installazione nelle autorità

Quando si installano caldaie a doppio circuito, la conformità con SNiPs è solo una piccola parte del fastidio che devi affrontare. Ci vorrà più tempo per ottenere i permessi necessari e concordare l’installazione. Per ottenere l’autorizzazione, è necessario eseguire le seguenti operazioni:

1. Per collegare una casa o un appartamento privato alla rete del gas della città, è necessario ottenere le condizioni tecniche per la connessione. Per fare questo, scriviamo una dichiarazione al servizio del gas della città. Nella domanda, è necessario indicare il volume stimato di gas consumato all’ora. Ci vorranno da 1 a 2 settimane per elaborare la tua domanda. Successivamente, ti verranno fornite le condizioni tecniche di installazione nelle tue mani..

2. Ricevute le specifiche tecniche, è necessario sviluppare un progetto di fornitura di gas. In realtà, questo è uno schema dell’installazione della caldaia, della posa del gasdotto e dei punti di collegamento. In una casa privata, questo include anche uno schema per la posa delle comunicazioni del gas intorno al sito. Il progetto è sviluppato in un ufficio specializzato da ingegneri progettisti con una licenza per progettare comunicazioni del gas. I contatti delle aziende che eseguono la progettazione si trovano facilmente a Gorgaz.

3. Dopo la creazione e la revisione del progetto, viene inviato a Gorgaz o ad altro servizio competente (Raigaz, Oblgaz, Mingaz). L’approvazione del progetto può richiedere da 1 settimana a 3 mesi. Il periodo di approvazione dipende dalla complessità del progetto stesso. Insieme al progetto, è necessario presentare anche una serie di documenti correlati:

• scheda tecnica caldaia;
• istruzioni per il suo funzionamento;
• certificato di conformità ai requisiti tecnici e sanitari;
• conclusioni dell’esame sulla conformità della caldaia a tutti i requisiti necessari.

Questi documenti sono inclusi con la caldaia dal produttore, quindi è importante verificarne la disponibilità al momento dell’acquisto della caldaia..

Naturalmente, è possibile l’opzione di rifiutare il progetto. In questo caso, dovresti ricevere un documento ufficiale con il rifiuto e le ragioni del rifiuto, nonché un elenco di modifiche per il progetto. Dopo aver apportato le correzioni e presentato nuovamente per l’approvazione, riceverai il permesso di installare la caldaia.

Installazione di una caldaia a gas a doppio circuito

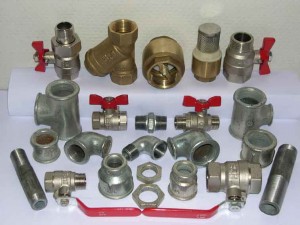

Dopo aver deciso il luogo di installazione della caldaia a gas a doppio circuito, oltre ad aver portato tutte le comunicazioni dalla fornitura di acqua calda (fornitura di acqua calda) e dal riscaldamento, è possibile procedere all’installazione della caldaia stessa. È necessario effettuare immediatamente una prenotazione che, indipendentemente dal fatto che si tratti di una caldaia murale o a pavimento, saranno necessari gli stessi materiali e componenti per la sua installazione e tubazioni. Di seguito è riportato un elenco generale di ciò che è necessario per un funzionamento affidabile:

• Valvole a sfera;
• filtro grossolano;
• filtro magnetico;
• filtro a rete;
• filtro del gas;
• azionamenti;
• tubo flessibile corrugato;
• manometro;
• termostato;
• camino coassiale;
• valvola di sicurezza 3 bar.

Importante! Il numero e la completezza dei materiali correlati dipende dallo schema di collegamento della caldaia a gas.

Una caldaia a gas a parete a doppio circuito è installata in quasi tutte le stanze consentite. La sua installazione può essere eseguita in modo indipendente, ma il collegamento diretto delle apparecchiature a gas viene effettuato da uno specialista che dispone di un certificato appropriato per questo tipo di lavoro. Collegare la caldaia da soli comporterà multe.

Il collegamento di una caldaia a gas a doppio circuito inizia con la preparazione del sito per la sua installazione. Si tratta in primo luogo dell’alimentazione delle tubazioni per l’acqua calda e del riscaldamento, nonché della predisposizione di un’apertura per la canna fumaria e del rivestimento delle pareti con materiale refrattario. Non appena tutto è pronto, iniziamo l’installazione della caldaia:

1. Il primo passo consiste nel lavare il sistema di tubazioni della caldaia per rimuovere eventuali particelle di sporco dal sistema che potrebbero essere arrivate durante il montaggio della caldaia in fabbrica. Quindi mettiamo su di loro i tappi precedentemente rimossi.

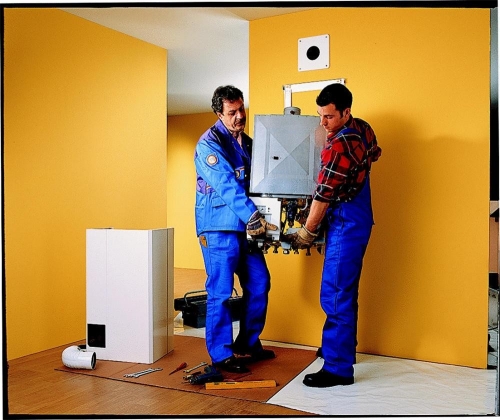

2. La caldaia murale è montata su appositi listelli forniti con il kit. L’altezza di installazione della caldaia murale deve essere di 0,8 – 1 m dal pavimento. Eseguiamo fori nel muro per le assi e li fissiamo al muro con viti autofilettanti. Per affidabilità, invece di viti autofilettanti, puoi usare tasselli.

Importante! È necessario monitorare l’orizzonte delle tavole da installare. Il corretto posizionamento della caldaia stessa dipende da questo. Il minimo disallineamento può portare a un rapido guasto dell’impianto di riscaldamento della caldaia..

3. Installare la caldaia sulle strisce di fissaggio. Controlliamo come sta esattamente. Correggilo e aggiustalo se necessario.

4. Troviamo i tubi in entrata e colleghiamo loro prima le valvole a sfera, quindi i filtri per la purificazione dell’acqua grossolana o fine. Ciò consentirà, se necessario, di spegnere l’intero sistema per il lavaggio e la pulizia dei filtri..

5. Successivamente, colleghiamo le valvole a sfera all’ingresso e all’uscita. La loro presenza è obbligatoria, poiché ciò facilita notevolmente la manutenzione e la riparazione della caldaia, della fornitura di acqua calda e dell’impianto di riscaldamento..

6. Il passaggio successivo consiste nell’installare i tergipavimento. Sono loro che collegheranno la caldaia con i tubi dalla fornitura di acqua calda al riscaldamento.

Importante! Non tocchiamo il tubo di alimentazione del gas della caldaia. L’installazione del contatore, delle valvole, nonché il suo collegamento e il test di pressione saranno eseguiti da uno specialista della società del gas che ha il permesso di eseguire questo tipo di lavoro..

7. Passiamo al collegamento dell’impianto di riscaldamento. Se stai collegando la caldaia a un vecchio sistema, prima devi lavarla più volte per rimuovere incrostazioni e sale da essa..

8. Colleghiamo il tergipavimento con il tubo di riscaldamento fornito alla caldaia. Se necessario, è possibile installare una pompa di circolazione tra il tergipavimento e il tubo.

Importante! Ci assicuriamo che le frecce sui rubinetti, tergipavimento e filtri puntino nella direzione del movimento dell’acqua dall’impianto alla caldaia.

8. La procedura di collegamento al riscaldamento si completa collegando il tubo in uscita dalla caldaia all’impianto di riscaldamento. Allo stesso tempo, ci assicuriamo che la direzione del movimento dell’acqua sui raccordi corrisponda a quella reale.

9. Colleghiamo la fornitura di acqua calda. Tutto il lavoro, infatti, è identico al collegamento del riscaldamento, con la differenza che al posto di un filtro grosso viene installato un filtro fine o un filtro magnetico.

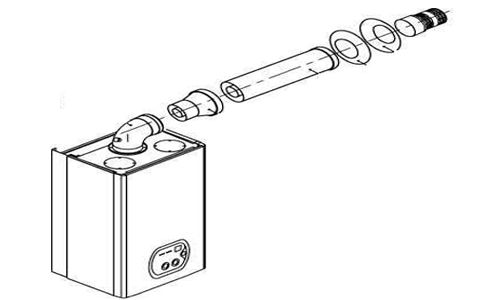

10. Attacciamo il camino alla caldaia. Per fare ciò si inserisce una canna fumaria nel foro precedentemente predisposto e poi si collega tramite la curva al raccordo della canna fumaria presente nella caldaia stessa..

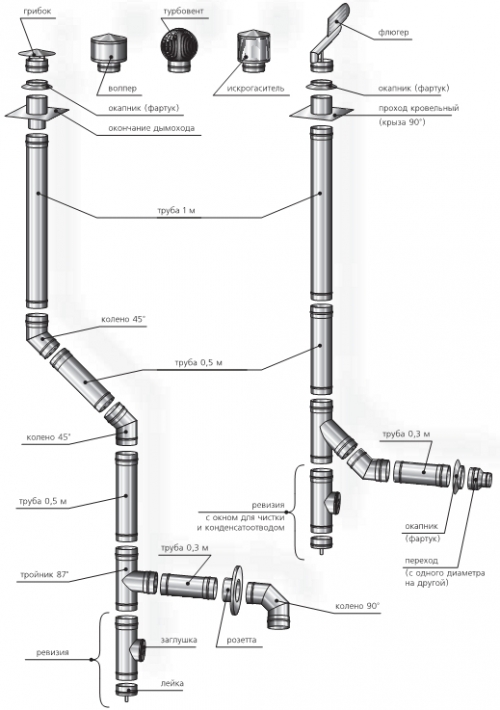

Importante! Se hai acquistato una caldaia con una camera di combustione aperta, il tubo del camino deve soddisfare le seguenti condizioni:

• il tubo deve essere in metallo resistente all’ambiente acido;
• il camino è esposto sopra il colmo della casa;
• un portello per la pulizia deve essere installato nel camino stesso;
• il camino stesso dovrebbe consistere di non più di tre gomiti;
• parti del camino dalla caldaia verso l’esterno non devono superare i 25 cm.

Nel modo descritto, è installata una caldaia a pavimento a doppio circuito a gas. Le differenze chiave nell’installazione di una caldaia a basamento sono l’assegnazione di un locale speciale per la caldaia, dove è installata la protezione antincendio sul pavimento e sulle pareti. Inoltre, la caldaia stessa non è fissata al muro con staffe, ma molto spesso è fissata al pavimento..

Al completamento dell’installazione di una caldaia a doppio circuito, resta da attendere fino a quando non viene collegata al tubo del gas e messa in funzione. Questa fase dell’installazione della caldaia viene eseguita da uno specialista della società del gas. Va notato che se non hai mai fatto questo tipo di lavoro prima, sarebbe meglio chiedere aiuto ai maestri. Naturalmente, tutto il lavoro costerà un bel soldo, ma anche la sicurezza e l’affidabilità della caldaia collegata saranno di un ordine di grandezza superiore..
